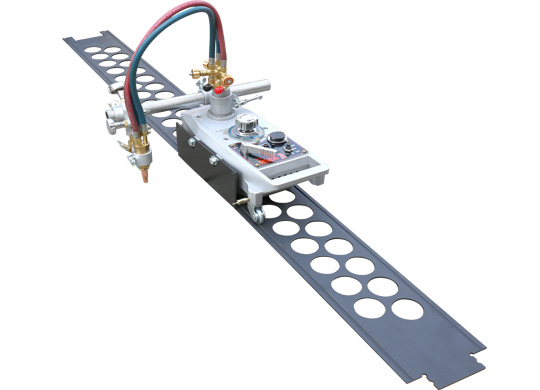

CG1-75 鋼錠厚板火焰切割機

“CG1-75”型鋼錠切割機是一種輕型切割設備。本機采用高強度鋁合金材料鑄造而成，體積較大，運行更平穩。調速系統采用可控硅觸角調速，操作方便。割炬遠離機身，極大地減少了高溫環境對機器的影響。本機切割厚度為50～350mm，適合于厚板切割。本機不包括導軌部分，用戶可根據實際情況，方便地利用型材和輕軌自行制造安裝導軌。本機結構緊湊，操作方便移動靈活，使用安全，需輔助時間短。

發送詢盤

視頻

描述

各部件的名稱

割炬升降夾持器

2. 割炬體

3. 橫移齒條

4. 驅動輪

5. 主機殼

6. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。

7. 操作面板

8. 電源插座

9. 左右移動座：調節割炬的水平位置。

10. 重錘：維持機體平衡。

11. 氣體分配器

12. 氧氣皮管

13. 燃?xì)馄す?/p>

14. 手提手柄

15. 皮管支架

16. 主機體

17. 隔熱板：阻礙因切割所產生的熱量擴散到機器內部

技術規格

技術規格

1.重量（主體部件）		：28 kg
2.裝置尺寸		：510mm×1200mm×500mm
3.調速控制		：可控硅控制
4.電源		：交流 220V±10％ 50HZ
5.切割速度		：50～750/mm/min
6.切割厚度		：50-350mm
7.坡口角度		：0-45度
8.ZYT261電機		：DC 110V 0.5A 50HZ 30W 轉速3600-4600r/min
9.割嘴參數
割嘴編號	切割厚度		氧氣壓力（Mpa）	乙炔壓力（Mpa）	切割速度(mm/min)
GO3-6#	160-220		0.6-0.7（6br）	0.04	150-110
GO3-7#	220-260		0.7-0.8（6br）	0.04	120-90
GO3-8#	260-320		0.7-0.8（6br）	0.04	90-60

裝箱單

用戶收到包裝箱后將裝置小心地從包裝箱中取出。首先，要對照以下清單核對包裝箱中各部件是否齊全。下列為標準配置零部件清單。

1.主機		1臺
2.割炬氣路總成		1套
3.移動總成		1套（包括左右、上下移動總成和齒條）
4.割嘴（按用戶需求任選一種）	1.GO2：6#、7#、8#（乙炔）	各1只
	2.GO3：6#、7#、8#（丙烷）	各1只
5.割炬夾持器		1套
6.進氣接頭		1套
7.重錘		1只
8.電源線		1條
9.說明書,合格證		各1份
