CG1-30F 直角方形切割機

“CG1-30F”便攜式方形氣體切割機是針對于方形或平行四邊形切割工件而設計開發。本機主要由橫向切割機構，縱向切割機構，控制箱，氣體分配器及割炬所組成。縱向切割機構內有減速箱，電機和離合裝置，縱向切割機構是利用四只滾輪在軌道運行。橫向切割機構安裝在主機上半部，四只滑輪支撐移動桿運用齒輪帶動齒條左右平行運動。該機器設計合理，便于檢查，維修等特點。所有的操作都集中到控制面板上來實現。如四路控制開關，快速返回按鈕，調速器，電源開關。即便是初學者，也能很快掌握。

發送詢盤

視頻

描述

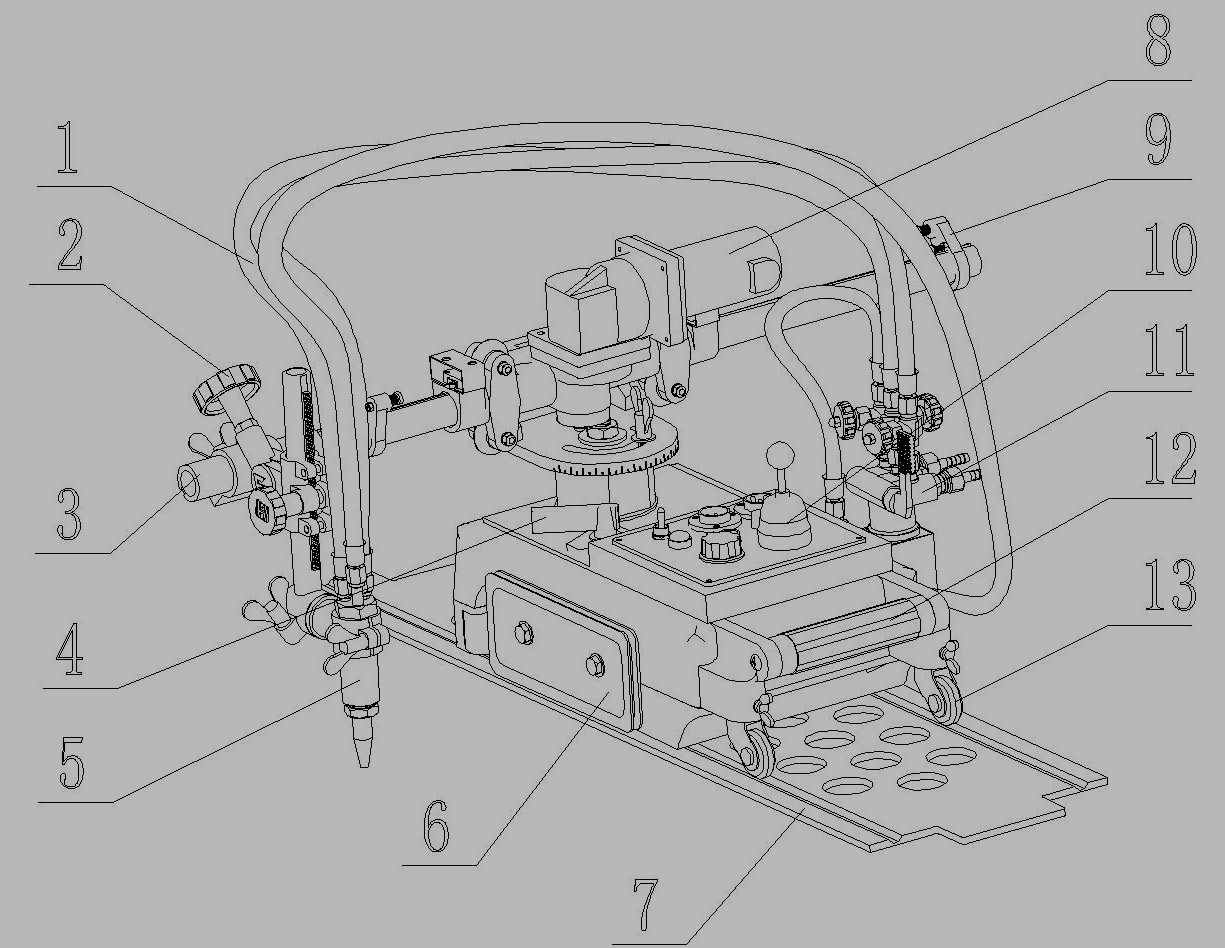

1. 割炬	9.快速分配器：火焰只需調整一次，以后每次工作不需要重新調整
2．氣體膠管：連接在割炬與氣體分配器之間輸送氣體，	9.快速分配器：火焰只需調整一次，以后每次工作不需要重新調整
3. 橫向調節手輪：控制割炬的橫向移動。	10.手柄：用于移動機器
4. 軌道	11. 四路控制開關：改變切割方向和控制切割氧
5. 平行移動桿	11. 四路控制開關：改變切割方向和控制切割氧
6．橫向切割裝置的減速電機	12.手提手柄
7．行程擋塊	12.手提手柄
8．隔熱板：阻礙熱量向機器內部擴散	13．萬向輪

技術規格

技術規格

1.重量（主體部件）	：24kg
附件(軌道部件)	： 10.5kg
2.裝置尺寸	：450×800×40mm(主機)；
3.速度控制方法	：可控硅控制
4.電源	：交流 220V±10％
5.切割速度	：50～750㎜/min
6.切割厚度	：5-100㎜
7.坡口角度	：0～45°
8.橫向切割最大行程縱向切割最大行程橫向最大斜切角度	：A=350mm : B=1450mm （標準配置） : 0～45°
9.割嘴	: G02(適用于乙炔)
9.割嘴	：G03(適用炳烷)
10.電機	: 1) 縱向電機110V 50HZ 30W 轉速,3600轉/分鐘
10.電機	: 2) 橫向電機110V 50HZ 24W 轉速,2200轉/分鐘

裝箱單

將裝置小心地從包裝箱中取出。

首先，檢查各部件以確認其完整無缺。

下列為應收的標準零部件清單。

1）主體部件		1臺
2）標準割炬總成		1套
3）橫向切割機構		1套
4）割嘴（根據需求任選一種）	G02：（乙炔）	各3只
	G03：（丙烷）	各3只
5) 重錘(包括一只重錘桿)		1 根
6) 進氣接頭		1 套
7）開口扳手		1把
8) 說明書,合格證		各1份
9) 電源電纜		1套
10) M5內六角扳手		1套
11)十字螺絲刀		1只
12) 通針		1把
13）皮管托		1只
14）凹型軌道（標準配置1800MM）		1根
