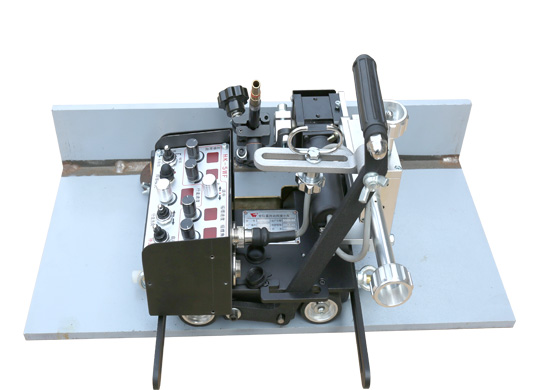

HGK-200 垂直多功能焊接自動小車

HGK-200多功能焊接自動小車是一種可以沿著特殊軌道進行前進/后退運動，在電器系統的控制下，能在不同的作業環境下完成多種焊接規格的焊接裝置。它結構緊湊，輕巧耐用，攜帶、安裝、拆卸都很方便，廣泛用于船舶、橋梁、機車、鋼結構、石油化工等行業，適合多種焊接結構的焊接，如：加強筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要優點有：減少勞動強度，改善作業環境，提高工作效率，是手工焊的1.5倍，避免人為因素所造成的焊縫質量不良，一般的手工操作的不良率在20％左右，而采用自動焊接小車沒有產生焊接不良率, 因此其綜合效益，比手工焊提高近200％，自動化程度高，確保焊接質量的穩定性，非熟練的技術工人也能快速掌握

發送詢盤

視頻

描述

構成說明

HGK-200由小車本體、調節移動座、導向輪、焊槍夾持器、焊槍擺動器、直線導軌，控制箱等部件組成。

１）小車主體部分：是整臺機器的骨架，是其它部分的載體。

２）驅動部分：是驅動小車的裝置，其安裝于小車主體內腔中，經減速箱減速，由齒輪齒條進行驅動。

３）調節移動座：是調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。

４）焊槍擺動器：引導焊槍進行各種擺動模式的焊接。

５）焊槍夾持器：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。

６）直線導軌：安裝有永久磁鐵，避免小車脫離焊接線的現象。

７）導向輪：沿著導軌型面滾動，引導準確焊接部位的裝置。

８）控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”。

技術規格

技術規格

1.整機凈重：		24Kg
2. 主機重量：		13Kg
3. 搖擺器重量：		3.2Kg
4. 直線導軌重量		24.5Kg （軌長2.4m和16塊磁鋼）
5. 縱向負載重量		50Kg
6. 電源電壓		AC220V , 單相, 50/60赫茲，200瓦特
7. 工作電壓		DC 24V
8. 焊接速度		150～900mm/min（標配速度）
9. 擺動行速	最小速度：	8個循環每分鐘，或16個停留每分鐘
	最大速度	188循環每分鐘，或376個停留每分鐘
10. 總的擺動角度		0-18度， 38分鐘
11. 時間停留：		0-3.5秒（工廠設置0～1.5秒，誤差0.1秒，16位置變動）
12. 擺動器馬達		24V直流永磁齒輪箱馬達
13. 擺動器的尺寸		104mm95mm199mm

焊接工藝參數

焊絲直徑焊接參數		Φ1.2mm	Φ1.4mm	Φ1.6mm
電流（A）	平焊	120-300	150-380	180-430
	平角焊	120-280	150-320	180-380
	橫焊	120-280	150-300	180-330
電壓（U）	1300A時 U＝14+0.051 2300A以下時 U=0.041+16±1.50 3300A以上時 U=0.041+20±2.0
噴嘴與工件間的距離（H）	1200A以下時　 H=10～15mm 2200～350A時　H＝15～20mm 3350～500A時　　H＝20～25mm
焊絲伸出長度（L）	一般取焊絲直徑的１０倍左右，即L=10d

裝箱清單

用戶收到包裝箱后，首先對照以下清單核對包裝箱中部件憶確認各部件的齊全。

1.主體部件	1套
2.送絲機連接線	1條
3. 搖擺器連線	1條
4. 保險 (1安)	1只
5. 導軌（L＝2.4m）	1條（配16 塊磁鋼）
6. 內六角扳手	1套
7.說明書，各格證	各1份

注：專用焊炬（選配件）（用戶另購）
