構成說明

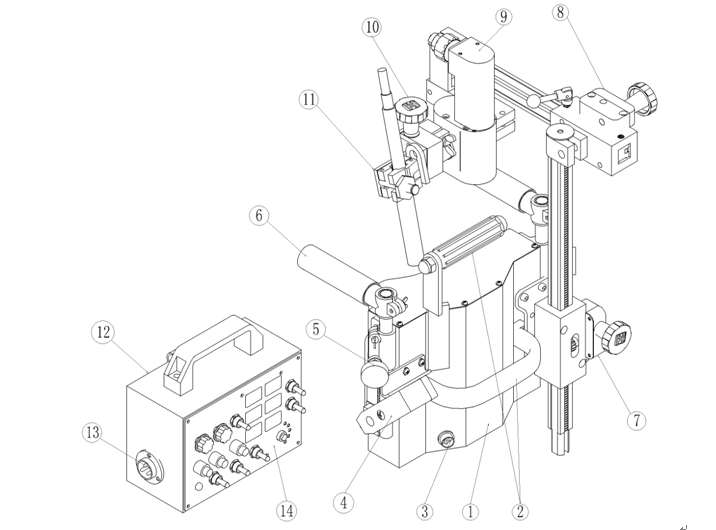

HK-16由小車本體、移動總成、導向輪、焊槍把手、焊槍擺動器、磁控手柄，控制箱等部件組成。

１）小車本體部分：是整臺機器的骨架，包括驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成，也是其它部分的載體。

２）手柄：有兩個手柄，機器側吸于鋼板之上，搬移機器時一般用上方的手柄，機器平躺時，搬移機器一般手頂部手柄。

３）電機電源插座：其對應于控制盒上的兩芯插座。

４）磁鐵離合手柄：因本機器磁性強大，避免小車在焊接時脫離焊接線的現象，搬移機器時，先將此手柄用力往上拉起，磁性減弱后方便機器的移動和調整。

５）掛輪移動調整座：通過此裝置可對掛輪伸出長度進行調整。

６）掛輪：掛輪除了導向作用外，還可在機器側吸時保護其不會掉下來。掛輪桿的長度標配為200mm長，也可以根據用戶需要另外加長。

７）8）橫向移動座和縱向移動座：此裝置可對焊槍進行橫向與縱向位置的調整。

9）    搖擺器：此裝置可以幫助焊槍進行各種擺動模式的焊接。

10）角度微調裝置：此裝置可以很方便地對焊槍的焊接角度進行調節。

11）焊槍夾持器：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸

12）控制盒。

13）連接電源插座：外接電源經變壓器后通過此插座給控制盒和機器供電。

14）控制面板：可以調節小車的所有動作，詳細內容參考“控制面板說明”

主要技術參數

焊接工藝參數

裝箱清單

1. 整 機                               一臺

品  名：擺動式自動焊接小車

型  號：HK－16

隨機配套工件/附件：

2. 標準電源線  220V/16M               一根

3. 保險絲   220V/2A                    兩支

4. 內六角扳手                          一套

5. 說明書，                       　　 一份

6. 合格證                              一份
